Základy automatizace - vypracované otázky na teorii - Logika
«»
| Přípona |
Typ vypracované otázky |
Stažené 1 x |
| Velikost 0,3 MB |
Jazyk český |
ID projektu 11763 |
| Poslední úprava 19.03.2018 |
Zobrazeno 954 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
90,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Automatizace
- Předmět:Základy automatizace
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:11 stran

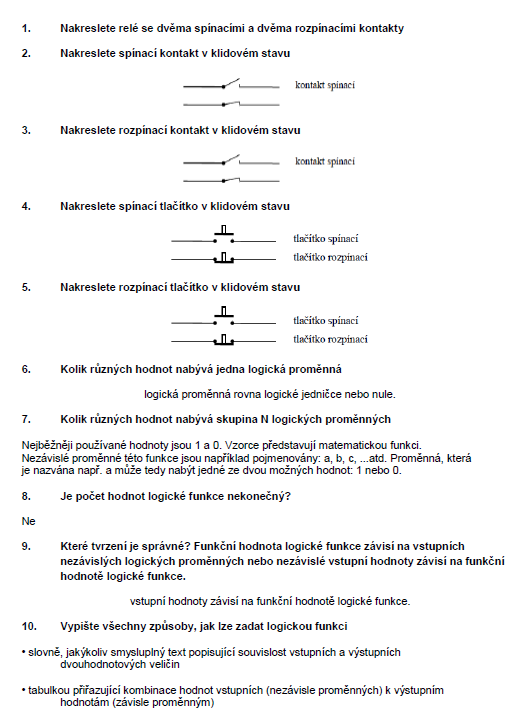

1. Nakreslete relé se dvěma spínacími a dvěma rozpínacími kontakty
2. Nakreslete spínací kontakt v klidovém stavu
3. Nakreslete rozpínací kontakt v klidovém stavu
4. Nakreslete spínací tlačítko v klidovém stavu
5. Nakreslete rozpínací tlačítko v klidovém stavu
6. Kolik různých hodnot nabývá jedna logická proměnná
logická proměnná rovna logické jedničce nebo nule.
7. Kolik různých hodnot nabývá skupina N logických proměnných
Nejběžněji používané hodnoty jsou 1 a 0. Vzorce představují matematickou funkci.
Nezávislé proměnné této funkce jsou například pojmenovány: a, b, c, ...atd. Proměnná, která
je nazvána např. a může tedy nabýt jedné ze dvou možných hodnot: 1 nebo 0.
8. Je počet hodnot logické funkce nekonečný?
Ne
9. Které tvrzení je správné? Funkční hodnota logické funkce závisí na vstupních nezávislých logických proměnných nebo nezávislé vstupní hodnoty závisí na funkční hodnotě logické funkce.
vstupní hodnoty závisí na funkční hodnotě logické funkce.
10. Vypište všechny způsoby, jak lze zadat logickou funkci
• slovně, jakýkoliv smysluplný text popisující souvislost vstupních a výstupních dvouhodnotových veličin
• tabulkou přiřazující kombinace hodnot vstupních (nezávisle proměnných) k výstupním hodnotám (závisle proměnným)
• Karnaughovou mapou (K-mapou)
• Vzorcem obsahujícím operátory základních logických funkcí.
2. Nakreslete spínací kontakt v klidovém stavu
3. Nakreslete rozpínací kontakt v klidovém stavu
4. Nakreslete spínací tlačítko v klidovém stavu
5. Nakreslete rozpínací tlačítko v klidovém stavu
6. Kolik různých hodnot nabývá jedna logická proměnná
logická proměnná rovna logické jedničce nebo nule.
7. Kolik různých hodnot nabývá skupina N logických proměnných
Nejběžněji používané hodnoty jsou 1 a 0. Vzorce představují matematickou funkci.
Nezávislé proměnné této funkce jsou například pojmenovány: a, b, c, ...atd. Proměnná, která
je nazvána např. a může tedy nabýt jedné ze dvou možných hodnot: 1 nebo 0.
8. Je počet hodnot logické funkce nekonečný?
Ne
9. Které tvrzení je správné? Funkční hodnota logické funkce závisí na vstupních nezávislých logických proměnných nebo nezávislé vstupní hodnoty závisí na funkční hodnotě logické funkce.
vstupní hodnoty závisí na funkční hodnotě logické funkce.
10. Vypište všechny způsoby, jak lze zadat logickou funkci
• slovně, jakýkoliv smysluplný text popisující souvislost vstupních a výstupních dvouhodnotových veličin
• tabulkou přiřazující kombinace hodnot vstupních (nezávisle proměnných) k výstupním hodnotám (závisle proměnným)
• Karnaughovou mapou (K-mapou)
• Vzorcem obsahujícím operátory základních logických funkcí.
Klíčová slova:
relé
rozpínací kontakty
klidový stav
funkční diagram
modul PLC
převodník
galvanizace
Obsah:
- 1. Nakreslete relé se dvěma spínacími a dvěma rozpínacími kontakty
2. Nakreslete spínací kontakt v klidovém stavu
3. Nakreslete rozpínací kontakt v klidovém stavu
4. Nakreslete spínací tlačítko v klidovém stavu
5. Nakreslete rozpínací tlačítko v klidovém stavu
6. Kolik různých hodnot nabývá jedna logická proměnná
7. Kolik různých hodnot nabývá skupina N logických proměnných
8. Je počet hodnot logické funkce nekonečný?
9. Které tvrzení je správné? Funkční hodnota logické funkce závisí na vstupních nezávislých logických proměnných nebo nezávislé vstupní hodnoty závisí na funkční hodnotě logické funkce.
10. Vypište všechny způsoby, jak lze zadat logickou funkci
...
...
...
77. Uveďte názvy způsobu větvení sekvenčních funkčních diagramů
78. Nakreslete sekvenční funkční diagram pro klopný obvod RS

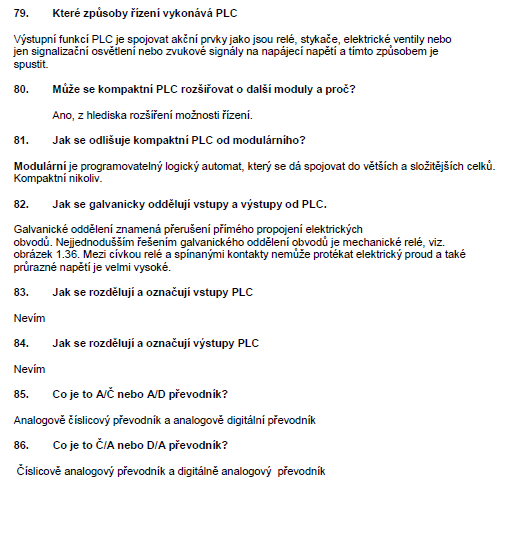

79. Které způsoby řízení vykonává PLC
80. Může se kompaktní PLC rozšiřovat o další moduly a proč?
81. Jak se odlišuje kompaktní PLC od modulárního?
82. Jak se galvanicky oddělují vstupy a výstupy od PLC.
83. Jak se rozdělují a označují vstupy PLC
84. Jak se rozdělují a označují výstupy PLC
85. Co je to A/Č nebo A/D převodník?
86. Co je to Č/A nebo D/A převodník?
